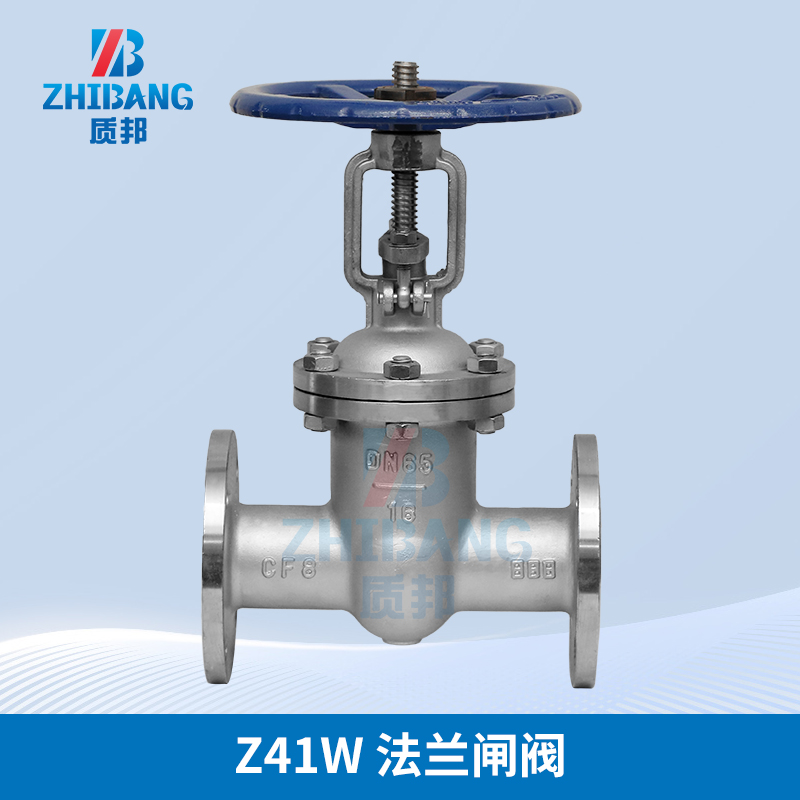

Z41W 法兰闸阀结构特点:

a、采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。
b、介质流经不锈钢闸阀时不改变其流动方向，流体阻力小。
c、闸板运动方向与介质流动方向相垂直，启闲力矩小，开闭较省力。
d、介质流动方向不受限制，不拢流、不降低压力，介质可以从阐阀两侧任意方向流过、均能达到使用的目的，适用于介质流动方向可能改变的管路中。
f、闸板重直置于阀体内，结构长度较矩。
g、密封性能好。全开时密封面受冲蚀较小。

Z41W 法兰闸阀标准与规范:

设计标准	结构长度	法兰连接尺寸	检验与试验	压力与温度基准
GB/T 12234 API600	GB/T 12221	JB/T 79 Hg20592	JB/T 9092 GB/T 13927	GB/T12224 ASME B16.34



适用范围

序号	项目名称	项目名称
		PN16	PN25	PN40	PN64	PN100	PN100
1	公称压力(MPa)	1.6	2.5	4.0	6.4	10	16
2	壳体强度试验压力(MPa)	2.4	3.75	6.0	9.6	16	24
3	高压密封试验压力(MPa)	1.76	2.75	4.4	7.04	11	17.6
4	常温下工作压力(MPa)	≤1.6	≤2.5	≤4.0	≤6.4	≤10	≤16

产品规范

零件名称	材质名称
阀体	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀盖	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀板	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
密封面	本体	本体	本体	本体	本体	本体
阀杆	08Cr18Ni9	08Cr18Ni10	A182 F304	A182 F316	A182 F304L	A182 F304L
垫片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	08Cr18Ni9	08Cr18Ni10	A193 B8	A193 B8M	A193 B8M	A193 B8M
螺母	08Cr18Ni9	08Cr18Ni10	A194 8	A194 8M	A194 8M	A194 8M
使用温度	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃
适用介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质

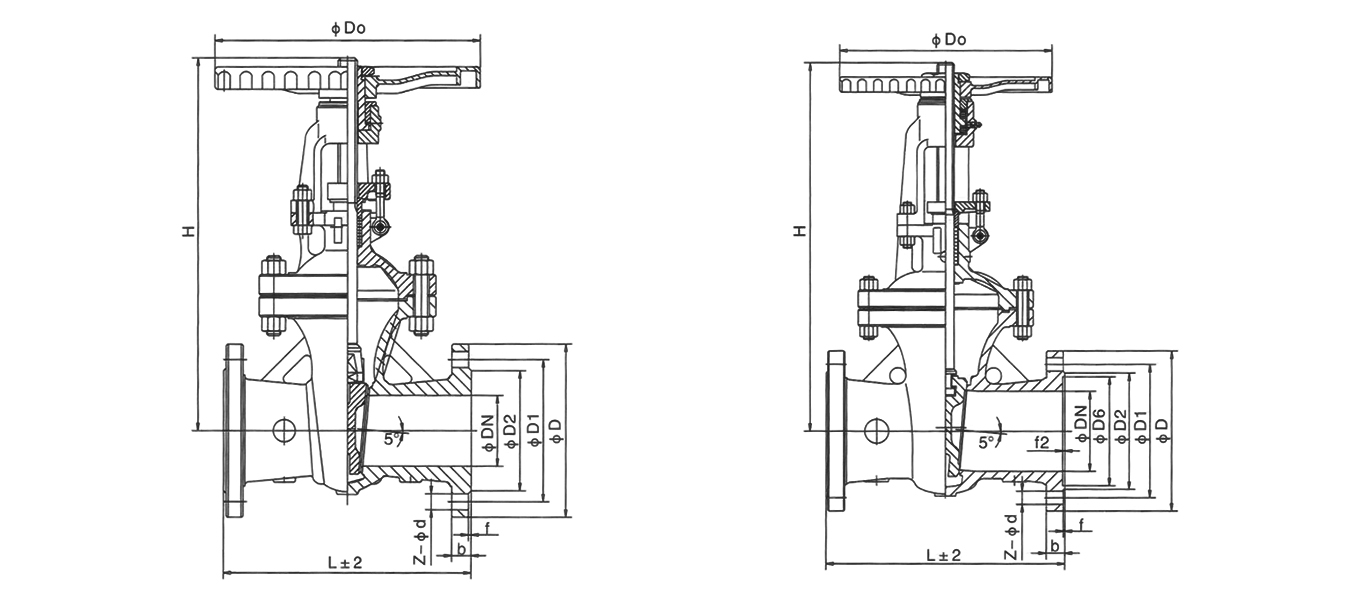

主要外形及连接尺寸

产品型号	公称通径 DN	PN1.6MPa									WT (kg)
		L	D	D1	D2	b	f	Z- φd	H	Do
Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R	15	130	95	65	45	14	2	4-14	175	200	5
	20	150	105	75	55	14	2	4-14	180	200	6.5
	25	160	115	85	65	14	2	4-14	210	200	9
	32	180	135	100	78	16	2	4-18	210	200	12
	40	200	145	115	85	16	3	4-18	350	200	25
	50	250	160	125	100	16	3	4-18	358	240	29
	65	265	180	145	120	18	3	4-18	375	240	33
	80	280	195	160	135	20	3	8-18	433	280	45
	100	300	215	180	155	20	3	8-18	502	320	63
	125	325	245	210	185	22	3	8-18	612	360	108
	150	350	280	240	210	24	3	8-23	676	360	134
	200	400	335	295	265	26	3	12-23	820	400	192
	250	450	405	355	320	30	3	12-25	969	450	273
	300	500	460	410	375	30	4	12-25	1142	560	379
	350	550	520	470	435	34	4	16-25	1280	640	590
	400	600	580	525	485	36	4	16-30	1452	640	850
	450	650	640	585	545	40	4	20-30	1541	720	907
	500	700	705	650	608	44	4	20-34	1676	720	958
	600	800	840	770	718	48	5	20-41	1874	800	1112
	700	900	910	840	788	50	5	24-36	2000	900	1775
	800	100	1025	950	898	52	5	24-41	2800	1000	2575
	900	1100	1125	1050	998	54	6	28-41	3400	1200	3730
	1000	1200	1255	1170	1100	53	6	28-42	3800	1500	5400

注：1.亦可提供Z42系列；2.驱动装置可配正齿轮或伞齿轮等；3.更大规格、压力或其他结构型式可在合同中注明。

产品型号	公称通径 DN	PN2.5MPa									WT (kg)
		L	D	D1	D2	b	f	Z- φd	H	Do
Z40Y-25P Z40Y-25R Z40W-25P Z40W-25R Z41Y-25P Z41Y-25R Z41W-25P Z41W-25R	15	130	95	65	45	16	2	4-14	175	120	5.5
	20	150	105	75	55	16	2	4-14	180	140	7
	25	160	115	85	65	16	2	4-14	210	160	11
	32	180	135	100	78	18	2	4-18	210	180	14
	40	200	145	110	85	18	3	4-18	350	200	30
	50	250	160	125	100	20	3	4-18	358	240	34
	65	265	180	145	120	22	3	8-18	373	240	36
	80	280	195	160	135	22	3	8-18	435	280	50
	100	300	230	190	160	24	3	8-23	500	320	69
	125	325	270	220	188	28	3	8-25	614	360	116
	150	350	300	250	218	30	3	8-25	674	360	141
	200	400	360	310	278	34	3	12-25	818	400	192
	250	450	425	370	332	36	3	12-30	969	450	207
	300	500	485	430	390	40	4	16-30	1142	560	400
	350	550	550	490	448	44	4	16-34	1280	640	631
	400	600	610	550	505	48	4	16-34	1452	640	900
	450	650	660	600	555	50	4	20-34	1541	720	1013
	500	700	730	660	610	52	4	20-41	1676	720	1166
	600	800	840	770	718	56	5	20-41	1874	800	1258
	700	900	955	875	815	60	5	24-48	2100		1920
	800	100	1070	990	930	64	5	24-48	2900		2900
	900	1100	1185	1090	1025	66	6	28-48	3500		4000
	1000	1200	1320	1210	1140	68	6	28-58	3900		5840

续表

产品型号	公称通径 DN	PN4.0MPa											WT (kg)
		L	D	D1	D2	D6	b	f	f2	Z- φd	H	Do
Z40Y-40P Z40Y-40R Z40W-40P Z40W-40R Z41Y-40P Z41Y-40R Z41W-40P Z41W-40R	20	150	105	75	55	51	16	2	4	4-14	190	410	8
	25	160	115	85	65	58	16	2	4	4-14	205	160	9.3
	32	180	135	100	78	66	18	2	4	4-18	270	180	12
	40	200	145	110	85	76	18	3	4	4-18	310	200	16.5
	50	250	160	125	100	88	20	3	4	4-18	371	280	29
	65	280	180	145	120	110	22	3	4	8-18	391	280	39
	80	310	195	160	135	121	22	3	4.5	8-18	455	320	52
	100	350	230	190	160	150	24	3	4.5	8-23	551	360	80
	125	400	270	220	188	176	28	3	4.5	8-25	628	400	127
	150	450	300	250	218	204	30	3	4.5	8-25	708	400	154
	200	550	375	320	282	260	38	3	4.5	12-30	885	450	263
	250	650	445	385	345	313	42	3	4.5	12-34	906	560	368
	300	750	510	450	408	364	46	4	4.5	16-34	1203	640	547
	350	850	270	510	465	422	52	4	5	16-34	1341	640	679
	400	950,	655	585	535	474	58	4	5	16-41	1492	720	953
	500	1150	755	680	612	576	62	4	5	20-42	1650		1300
	600	1350	890	770	730	678	62	4	5	20-48	2000		1500
	700	1450	995	900	835	768	68	5	6	24-48	2200		1900
	800	1650	1140	1030	960	876	76	5	6	24-48	2800		3100

注：1.亦可提供Z42系列；2.驱动装置可配正齿轮或伞齿轮等；3.更大规格、压力或其他结构型式可在合同中注明。

产品型号	公称通径 DN	PN6.4MPa										WT (kg)
		L	D	D1	D2	D6	b	f2	Z- φd	H	Do
Z40Y-64P Z40Y-64R Z40W-64P Z40W-64R Z41Y-64P Z41Y-64R Z41W-64P Z41W-64R	20	150	125	90	68	51	20	4	4-18	258	100	9
	25	160	135	100	78	58	22	4	4-18	310	180	10
	32	180	150	110	82	66	24	4	4-23	320	180	14
	40	200	165	125	95	76	24	4	4-23	360	200	30
	50	250	175	135	105	88	26	4	4-23	372	200	39
	65	280	200	160	130	110	28	4	8-23	395	250	43
	80	310	210	170	140	121	30	4.5	8-23	458	300	60
	100	350	250	200	168	150	32	4.5	8-25	553	300	89
	125	400	295	240	202	176	36	4.5	8-30	638	350	140
	150	450	340	280	240	204	38	4.5	8-34	718	350	207
	200	550	405	345	300	260	44	4.5	12-34	873	400	325
	250	650	470	400	352	313	48	4.5	12-41	1053	560	467
	300	750	530	460	412	364	54	4.5	16-41	1203	640	590
	350	850	595	525	475	422	60	5	16-41	1875	1500	500
	400	950	670	585	525	474	66	5	16-42	2040	1700	400
	500	1150	800	705	640	576	70	5	20-48	2600	2000	400
	600	1350	930	820	750	678	76	5	20-58	2880	2200	560
	700	1450	1045	935	840	768	84	6	24-58	3250	2500	640
	800	1650	1165	1050	960	867	92	6	24-64	3810	3000	720

注：1.亦可提供Z42系列；2.驱动装置可配正齿轮或伞齿轮等；3.更大规格、压力或其他结构型式可在合同中注明。

产品型号	公称通径 DN	PN10.0MPa											WT (kg)
		L	D	D1	D2	D6	b	f	f2	Z- φd	H	Do
Z40Y-100P Z40Y-100R Z40W-100P Z40W-100R Z41Y-100P Z41Y-100R Z41W-100P Z41W-100R	25	210	135	100	78	58	24	2	4	4-18	310	200	13
	32	230	150	110	82	66	24	2	4	4-23	320	240	20
	40	240	165	125	95	76	26	3	4	4-23	360	280	60
	50	250	195	145	112	88	28	3	4	4-25	490	360	50
	65	280	220	170	138	110	32	3	4	8-25	542	400	70
	80	310	230	180	148	121	34	3	4	8-25	573	400	100
	100	350	265	210	172	150	38	3	4.5	8-30	575	400	110
	125	400	310	250	210	176	42	3	4.5	8-34	744	560	180
	150	450	350	290	250	204	46	3	4.5	12-34	800	560	250
	200	550	430	360	312	260	54	3	4.5	12-41	800	560	360
	250	650	500	430	382	313	60	3	4.5	12-41	1050		485
	300	750	585	500	442	364	70	4	4.5	16-48	1208	一	633
	350	850	655	560	498	442	76	4	4.5	16-48	1800		1100
	400	950	715	620	558	474	80	4	4.5	16-48	2185	一	1600
	500	1150	870	760	635	584	94	4	5	20-56	2480	一	2200
	600	1350	990	875	740	695	104	4	5	20-56	3080		3500

续表

产品型号	公称通径 DN	PN16.0MPa										WT (kg)
		L	D	D1	D2	D6	b	f	Z- φd	H	Do
Z40Y-160P Z40Y-160R Z40W-160P Z40W-160R Z41Y-160P 741Y-160R 741W-160P Z41W-160R	15	170	110	75	52	40	24	2	4-18	230	200	7
	20	190	130	90	62	51	26	2	4-23	260	200	10
	25	210	140	100	72	58	28	2	4-23	280	280	14
	32	230	165	115	85	66	30	2	4-25	312	320	21
	40	260	175	125	95	76	32	3	8-25	350	.320	26
	50	300	215	165	132	88	36	3	8-25	512	360	73
	65	340	245	190	152	110	44	3	8-30	560	360	110
	80	390	260	205	168	121	46	3	8-30	585	400	141
	100	450	300	240	200	150	48	3	8-34	631	450	185
	125	525	355	285	238	176	60	3	18-41	723	560	320
	150	600	390	318	270	204	66	3	12-41	820	640	462
	200	750	480	400	345	260	78	3	12-48	990	720	711

注：阀门驱动方式有手电动、气动、齿轮传动等多种形式。
