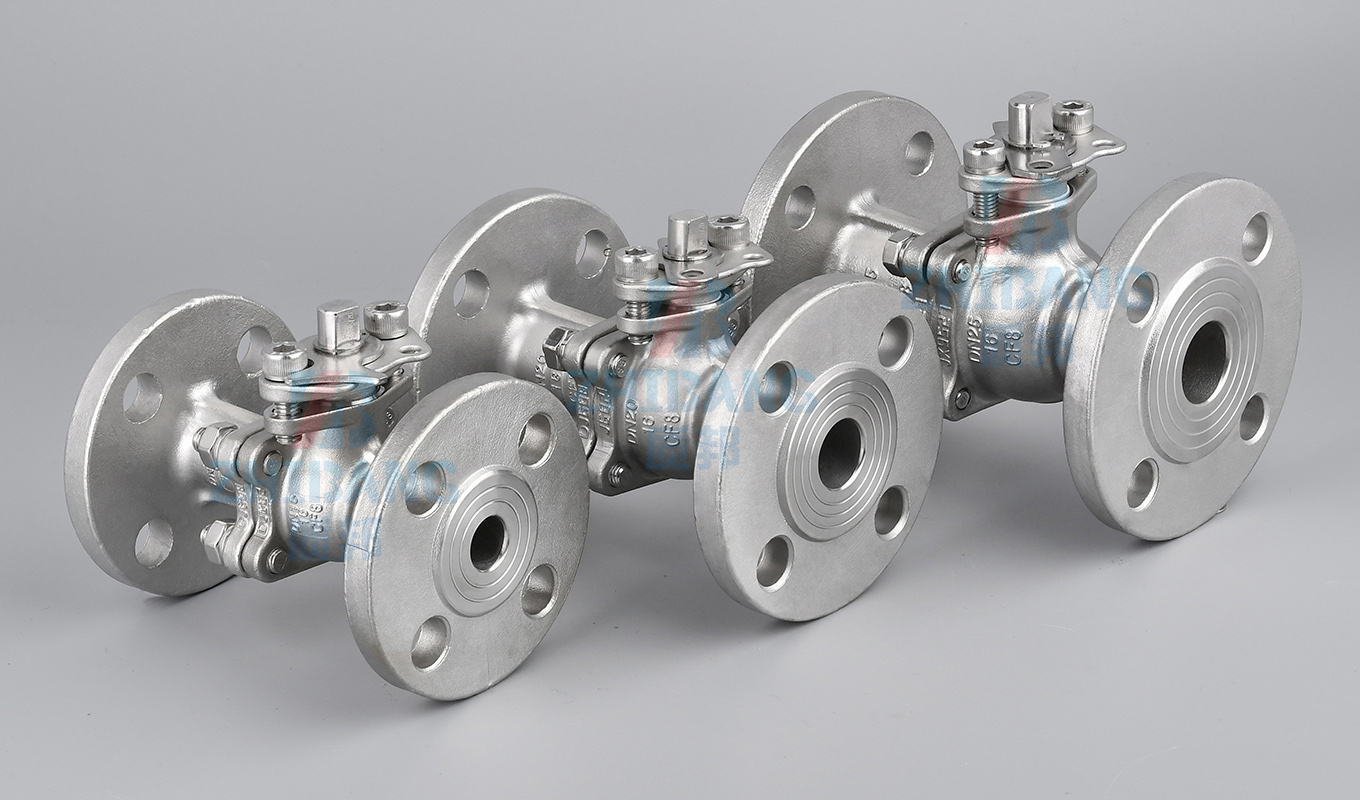

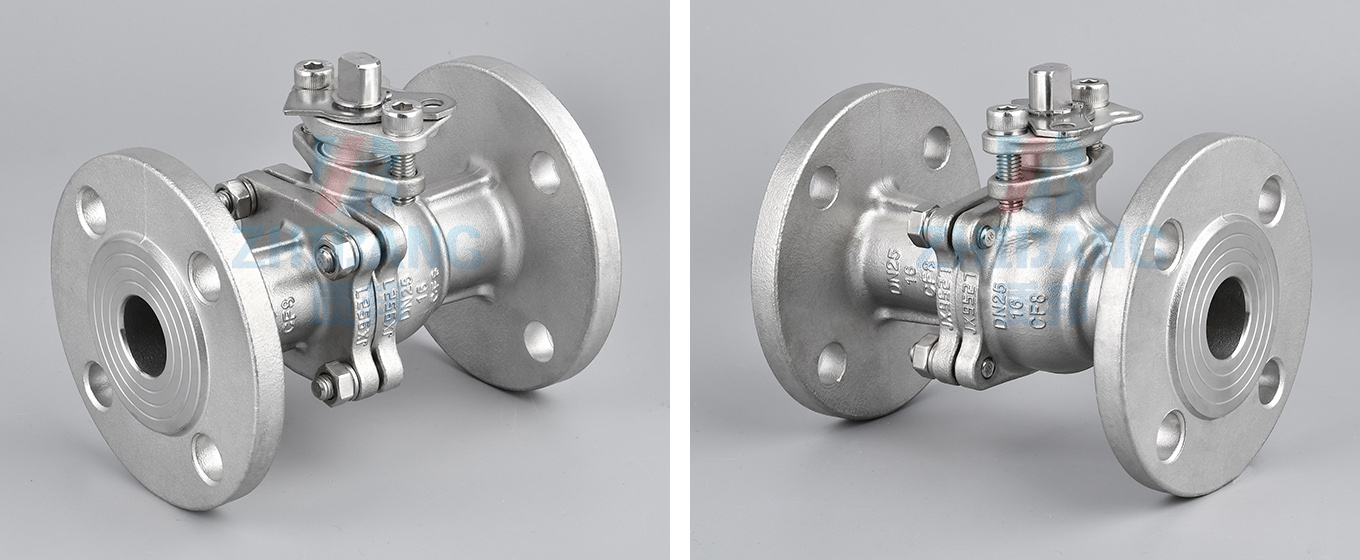

Q41F 硅溶胶 机械部法兰球阀
详细介绍

Q41F硅溶胶机械部法兰球阀启闭件(球体)由阀杆驱动,绕球阀轴旋转。也可用于流体的调节和控制,其中硬密封V型球阀的V型球芯与堆焊硬质合金的金属阀座剪切力强,特别适用于含纤维、微固体颗粒等介质。多通球阀不仅可以灵活控制介质的合流、分流和流向切换,还可以关闭任何通道连接另外两个通道。这种阀门通常应该水平安装在管道中。球阀按驱动方式分为气动球阀、电动球阀和手动球阀。

Q41F硅溶胶机械部法兰球阀产品特点

1、流体阻力小、球阀是一切阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也适当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长时间操作平稳灵敏。
3、阀座密封性能好,采用聚四氟乙烯等弹性资料制成的密封圈,结构易于密封,而且球阀的阀封才能跟着介质压力的增高而增大。
4、阀杆密封牢靠,因为阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易损坏,且密封才能跟着介质的压力增高而增大。
5、因为聚四氟乙烯等资料具有杰出的自润滑性,与球阀的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶避免阀杆喷出,如火灾构成阀杆密封损坏,凸阶与阀体间还可构成金属触摸,保证阀杆密封。
7、 防静电功用:在球体、阀杆、阀体之间设置弹簧,能将开关过程发生的静电导出。

Q41F硅溶胶机械部法兰球阀产品优势

1、耐磨性;由于硬密封球阀的阀芯为合金钢喷焊,密封圈为合金钢堆焊,开关时硬密封球阀不会磨损太大(硬度系数为65-70)
2、密封性能好;由于硬密封球阀的密封是人工研磨的,直到阀芯与密封圈完全一致。所以他的密封性能是可靠的。
3、开关轻;由于硬密封球阀的密封圈底部使用弹簧将密封圈与阀芯紧密连接,当外力超过弹簧的预紧力时,开关非常轻。
4、使用寿命长:已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等部门,以及人们的日常生活。

注意事项

(1) 拆卸分解操作前,必须先查明球阀上下游管道的压力。
(2) 非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。
(3) 法兰上的螺栓必须对称、逐步、均匀地拧紧。
(4) 清洗剂应与球阀中的橡胶部件、塑料部件、金属部件和工作介质(如气体)相容。当工作介质是气体时,金属部件可以用汽油(GB484-89)清洗。非金属部件用纯水或酒精清洗。
(5) 分解的每个球阀零件都可以通过浸泡来清洗。未分解的非金属零件的金属零件可以用干净、干净的丝布(以避免纤维脱落和附着在零件上)擦洗。清洁时,必须清除附着在墙上的所有油、污垢、胶水、灰尘等。
(6) 球阀分解再装配时,必须小心防止损坏零件的密封面,尤其是非金属零件。取出O型圈时,应使用专用工具。
(7) 清洗后,需要经过清洗后的墙面清洗剂挥发(可用未浸泡的丝布擦拭)组装,但不得长时间搁置,否则会生锈,被灰尘污染。
(8) 装配前应清洗新零件。
(9) 使用润滑脂进行润滑。润滑脂应与球阀金属材料、橡胶部件、塑料部件和工作介质相容。当工作介质是气体时,可以使用特殊的221润滑脂。在密封件安装槽表面涂上薄层润滑脂,在橡胶密封件上涂上薄层润滑脂,在阀杆密封面和摩擦表面涂上薄层润滑脂。
(10) 装配过程中,不得污染金属碎屑、纤维、油(规定除外)、灰尘等杂质、异物,粘附或停留在零件表面或进入内腔。



主要外形和连接尺寸

公称通径
DN
主要外形和连接尺寸 WT
(kg)
L D D1 D2 B Z- φd H W
Q41F-16C    Q41F-16P     Q641F-16C     Q641F-16P     Q9B41F-16C     Q9B41F-16P
15 130 95 65 45 14 4- φ14 78 140 3
20 140 105 75 55 14 4- φ14 84 160 4
25 150 115 85 65 14 4- φ14 95 180 5
32 165 135 100 78 16 4- φ18 150 250 9
40 180 145 110 85 16 4- φ18 150 300 11
50 200 160 125 100 16 4- φ18 170 350 15
65 220 180 145 120 18 4- φ18 195 350 19
80 250 195 160 135 20 8- φ18 215 400 27
100 280 215 180 155 20 8- φ18 250 500 38
125 320 245 210 185 22 8- φ18 265 600 58
150 360 280 240 210 24 8- φ23 270 800 81
200 400 335 295 265 26 12- φ23 330 800 95
250 530 405 355 320 30 12- φ25 450 1300 140

续表

公称通径
DN
主要外形和连接尺寸 WT
(kg)
L D D1 D2 b Z- φd H W
Q41F-25    Q41F-25P     Q641F-25    Q641F-25P      Q9B41F-25    Q9B41F-25P
15 130 95 65 45 16 4- φ14 103 100 3
20 140 105 75 55 16 4- φ14 112 160 4
25 150 115 85 65 16 4- φ14 123 160 6
32 165 135 100 78 18 4- φ18 150 250 10
40 180 145 110 85 18 4- φ18 156 250 14
50 200 160 125 100 20 4- φ18 172 350 20
65 220 180 145 120 22 8- φ18 197 350 25
80 250 195 160 135 22 8- φ18 222 450 30
100 280 230 190 160 24 8- φ23 253 450 40
125 320 270 220 188 28 8- φ25 275 600 65
150 360 300 250 218 30 8- φ25 286 800 85
200 400 360 310 278 34 12- φ25 340 1200 100
250 530 425 370 332 36 12- φ30 470 1400 165
Q41F-40  Q41F-40P   Q341F-40   Q341F-40P  Q641F-40   Q641F-40P  Q9B41F-40    Q9B41F-40P
15 140 95 65 45 16 4- φ14 103 100 3
20 152 105 75 55 16 4- φ14 112 160 4
25 165 115 85 65 16 4- φ14 123 160 6
32 178 135 100 78 18 4- φ18 150 250 10
40 190 145 110 85 18 4- φ18 156 250 14
50 216 160 125 100 20 4- φ18 172 350 20
65 241 180 145 120 22 8- φ18 197 350 25
80 283 195 160 135 22 8- φ18 222 450 30
100 305 230 190 160 24 8- φ23 253 450 40
125 381 270 220 188 28 8- φ25 275 600 65
150 403 300 250 218 30 8- φ25 286 800 85
200 502 375 320 282 38 12- φ30 340 1200 100
250 568 445 385 345 42 12- φ34 470 1400 165
Q41F-64   Q41F-64P    Q341F-64    Q341F-64P      Q641F-64   Q641F-64P      Q9B41F-64   Q9B41F-64P
15 165 105 75 55 18 4- φ14 105 130 3.1
20 190 125 90 68 20 4- φ18 125 130 4.9
25 216 135 100 78 22 4- φ18 135 160 7.2
32 229 150 110 82 24 4- φ18 150 160 8.7
40 241 165 125 95 24 4- φ23 165 230 12.1
50 292 175 135 105 26 4- φ23 175 230 16.7
65 330 200 160 130 28 8- φ23 200 400 28.2
80 356 210 170 140 30 8- φ23 210 400 36
100 432 250 200 168 32 8- φ25 250 700 66
125 508 295 240 202 36 8- φ30 295 1100 98
150 559 340 280 240 38 8- φ34 340 1500 142
