Z41W 美标法兰闸阀

立刻咨询

下一个

详细介绍

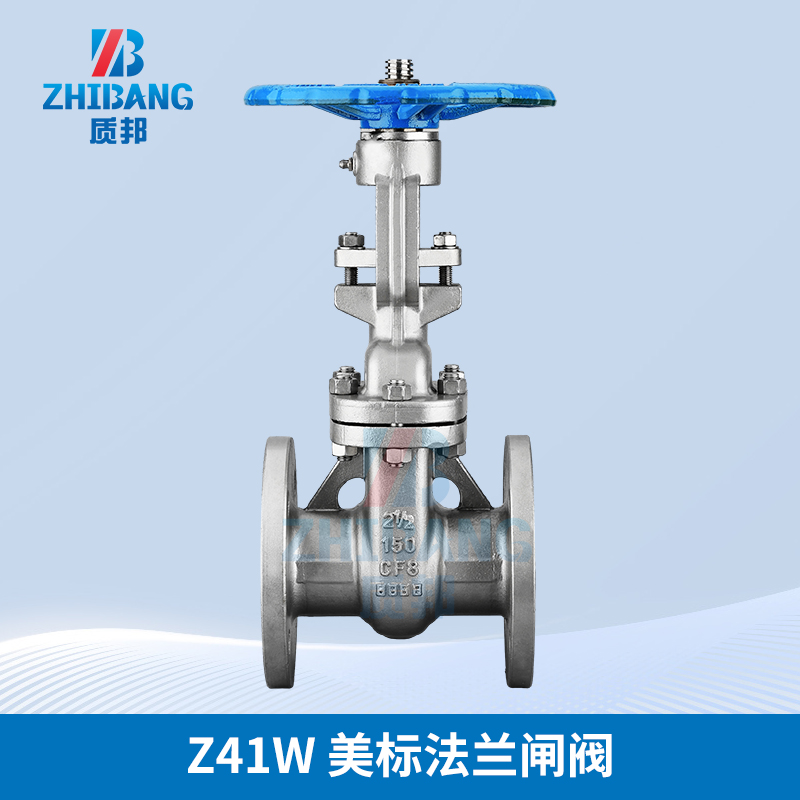

我公司生产的美标闸阀，完全按照美国标准设计制造，结构美观、先进，阀门的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀 只能作全开和全关，不能作调节和节流，闸板有两个密封面，楔形角为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做 成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

Z41W 美标法兰闸阀性能参数

序号 项目名称 项目名称
150(Lb) 300(Lb) 600(Lb) 900(Lb) 1500(Lb) 2500(Lb)
1 公称压力PN(MPa) 2.0 5.0 10.0 15.0 25.0 45.0
2 壳体强度试验压力 (MPa) 3.0 7.5 15.0 22.5 37.5 67.5
3 高压密封试验压力 (MPa ) 2.2 5.5 11.0 16.5 27.5 49.5
4 常温下工作压力(MPa) ≤2.0 ≤5.2 ≤10.4 ≤15.6 ≤25.8 ≤45.8



Z41W 美标法兰闸阀产品规范

设计标准 结构长度 法兰连接尺寸 试验与检验 压力与温度基准
API 600 ASME B16.10 ASME B16.5 API 598 ASME B16.34



主要零件材料

零件名称 材料名称
阀体 A216 WCB A217 WC6 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
阀盖 A216 WCB A217 WC6 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
阀板 A216 WCB A217 WC6 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
密封面 2Cr13 STL 本体/STL 本体/STL 本体/STL 本体/STL
阀杆 A182 F6a A182 F11 A182 F304 A182 F316 A182 F304L A182 F316L
垫片 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨
螺栓 A193 B7 A193 B7 A193 B8 A193 B8M A193 B8M A193 B8M
螺母 A194 2H A194 6 A194 8 A194 8M A194 8M A194 8M
使用温度 -29~425℃ -29~540℃ -46~425℃ -46~425℃ -46~425℃ -46~425℃
适用介质 水、蒸汽、油品等 水、蒸汽等 硝酸类弱腐蚀介质 硝酸类弱腐蚀介质 硝酸类弱腐蚀介质 硝酸类弱腐蚀介质

尺寸数据

DN DN/in L D D1 D2 b z×φd H≈ Do≈ 重量
(kg)
150(Lb)
15 1/2 108 90 60.5 35 12 4×φ15 188 90 —
20 3/4 117 100 70 43 12 4×φ15 202 90 —
25 1 127 110 79.5 51 12 4×φ15 225 100 —
32 1¼ 140 115 89 64 13 4×φ15 252 100 —
40 1½ 165 125 98.5 73 15 4×φ15 277 140 —
50 2 178 150 120.5 92 16 4×φ19 323 200 23
65 2½ 190 180 139.5 105 18 4×φ19 347 250 32
80 3 203 190 152.5 127 19 4×φ19 383 250 40
100 4 229 230 190.5 157 24 8×φ19 457 300 63
125 5 254 255 216 185.7 24 8×φ22 632 300 66
150 6 267 280 241.5 216 26 8×φ22 635 350 108
200 8 292 345 298.5 270 29 8×φ22 762 350 171
250 10 330 405 362 324 31 12×φ25 895 400 263
300 12 356 485 432 381 32 12×φ25 1080 500 346
350 14 381 535 476 413 35 12×φ29 1295 600 488
400 16 406 595 540 470 37 16×φ29 1435 600 621
450 18 432 635 578 533.4 40 16×φ32 1626 650 814
500 20 457 700 635 584 43 20×φ32 1829 650 992
600 24 508 815 749.5 692 48 20×φ35 2175 700 1492
750 30 610 985 914.5 857 75 28×φ35 2692 700 2272
800 32 660 1060 978 914.4 81 28×φ41 3281 一 2480
900 36 711 1170 1085.9 1022 90 32×φ41 3721 — 3310

续表

DN DN/in L D D1 D2 b z×φd H≈ Do≈ 重量
(kg)
300(Lb)
15 1/2 140 95 66.5 35 15 4×φ15 155 100 3.7
20 3/4 152 115 82.5 43 16 4×φ19 160 100 4.3
25 1 165 125 89 51 18 4×φ19 186 125 7.1
32 1¼ 178 135 98.5 63 19 4×φ19 216 160 一
40 1½ 190 155 114.5 73 21 4×φ22 250 160 13.1
50 2 216 165 127 92 22 8×φ19 330 250 30
65 2½ 241 190 149 105 25 8×φ22 368 250 36
80 3 283 210 168.5 127 29 8×φ22 394 300 61
100 4 305 255 200 157 32 8×φ22 473 300 77
125 5 381 280 235 186 35 8×φ22 660 350 106
150 6 403 320 270 216 37 12×φ22 711 350 153
200 8 419 380 330 270 41 12×φ25 813 400 286
250 10 457 445 387.5 324 48 16×φ29 1003 500 412
300 12 502 520 451 381 51 16×φ32 1137 600 576
350 14 762 585 514.5 413 54 20×φ32 1489 600 886
400 16 838 650 571.5 470 57 20×φ35 1581 650 1175
450 18 914 710 628.5 533 60 24×φ35 2017 838 1301
500 20 991 775 686 584 64 24×φ35 2228 889 1672
600 24 1143 915 813 692 70 24×φ41 2650 1092 2562

续表

DN DN/in L D D1 D2 b zxφd H≈ Do≈ 重量
(kg)
600(Lb)
15 1/2 165 95 66.5 35 22 4×φ15 155 100 3.8
20 3/4 190 120 82.5 43 23 4×φ19 160 100 5.4
25 1 216 125 89 51 25 4×φ19 186 125 7.6
32 1¼ 229 135 98.5 63 28 4×φ19 216 160 10
40 1½ 241 155 114.5 73 30 4×φ22 250 160 15
50 2 292 165 127 92 33 8×φ19 510 254 44
65 2½ 330 190 149 100 36 8×φ22 554 254 60
80 3 356 210 168 127 39 8×φ22 595 305 80
100 4 432 275 216 157 45 8×φ25 712 356 145
125 5 508 330 266.5 186 52 8×φ29 826 406 236
150 6 559 355 292 216 55 12×φ29 995 508 309
200 8 660 420 349 270 63 12×φ32 1157 610 522
250 10 787 510 432 324 71 16×φ35 1373 686 779
300 12 838 560 489 381 74 20×φ35 1603 686 1108
350 14 889 605 527 413 77 20×φ38 1930 762 1503
400 16 991 685 603 470 84 20×φ41 2032 889 1939
450 18 1092 745 654 533 90 20×φ44 2286 889 2733
500 20 1194 815 724 584 96 24×φ44 2591 1118 3214
600 24 1397 940 838 692 109 24×φ52 3124 1118 4177

续表

DN DN/in L D D1 D2 b

z×φd

 D' H Do
900(Lb)
50 2 368 215 165.1 92 34.8 8×φ25.5 60.5 465 250
80 3 381 240 190.5 127 44.4 8×φ25.5 89.1 625 300
100 4 457 290 235 157 50.9 8×φ32 114.3 855 350
150 6 610 380 317.5 216 62.4 12×φ32 168 1195 450
200 8 737 470 393.7 270 69.9 12×φ38 216 1220 500
250 10 838 545 469.9 324 76.4 16×φ38 260 1440 550
300 12 965 610 533.4 381 85.4 20×φ38 323.5 1622 600
1500(Lb)
50 2 368.5 215 165.1 92 44.9 8×φ25.5 60.5 465 350
80 3 470 265 203.2 127 54.4 8×φ32 89.1 625 450
100 4 546 310 241.3 157 60.4 8×φ35 114.3 800 500
150 6 705 395 317.5 216 89.4 12×φ38 168 1200 450
200 8 832 485 393.7 270 98.4 12×φ45 216 1220 500
250 10 991 585 482.6 324 114.4 12×φ51 260 1440 550
300 12 1130.5 670 571.5 381 130.4 16×φ54 323.5 1622 600
2500(Lb)
50 2 451 235 171.5 92 57.2 8×φ25.5 60.5 523 350
80 3 578 305 228.6 127 72.9 8×φ32 89.1 715 500
100 4 673 355 273 157 82.6 8×φ41.5 114.3 861 600
150 6 914.5 485 368.3 216 114.4 8×φ54 168 1105 600
